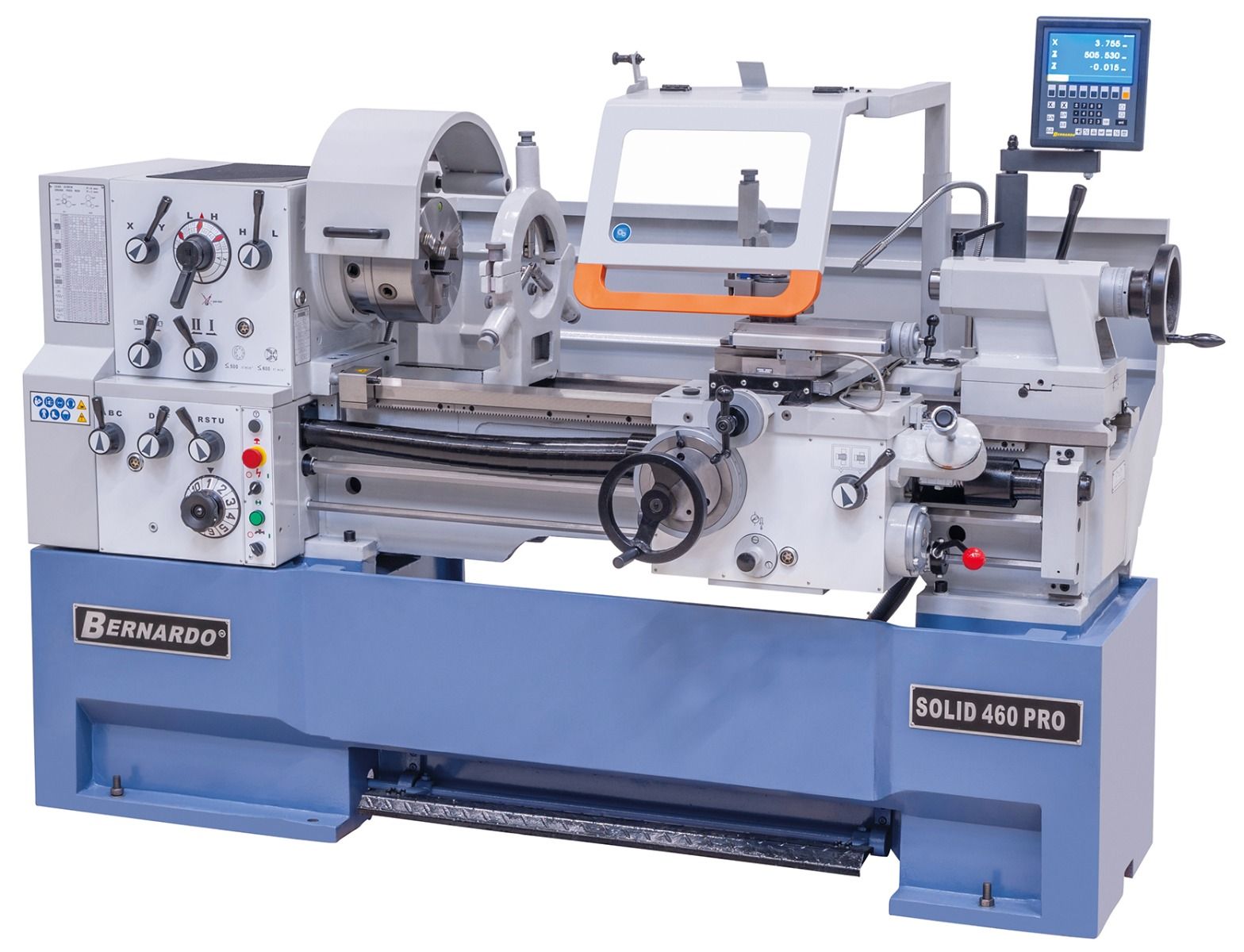

Bernardo Solid 460 x 1000 Pro univerzális esztergagép
A termék az alábbi kategóriákban található:
Bernardo fémesztergákLeírás
- Modern főorsótámasztás ferde-golyóscsapággyal precíziós kivitelezésben
- Edzett és csiszolt fogaskerekek és tengelyek, az előretoló hajtóműben is
- Központi, könnyen kezelhető előretolási és menetkapcsolás vezér- és vonóorsóval
- Nagyra dimenzionált, edzett és precíziós csiszolású fogaskerekek
- A fordulatszám- és előretolási beállítás egyszerű felépítésű, könnyű menetű és precízen kapcsolható
- Sorozatszerűen hosszanti és sík gyorsmenettel a mellékidők csökkentésére
- A gépágy egy öntvénydarab, elcsavarodásnak rendkívül ellenálló és kisrezgésű, ami által a pontos esztergálás egy lényeges feltétele teljesül
Csúcstávolság
|
1000 mm
|
Csúcsmagasság
|
230 mm
|
Körmozgás-átmérő gépágyon
|
460 mm
|
Körmozgás-átmérő könyök-hajlaton | 690 mm |
Körmozgás-átmérő síkszánon
|
270 mm
|
Gépágy szélesség
|
300 mm
|
Orsófurat
|
80 mm
|
Orsó felfogás
|
DIN 55029, D1-8
|
Fordulatszám tartomány
|
(12) 25 - 1700 ford./perc
|
Hosszelőtolás tartománya
|
(42) 0,055 - 3,065 mm/ford.
|
Síkelőretolás tartománya
|
(42) 0,025 - 1,386 mm/ford.
|
Metrikus menet
|
(41) 0,1 - 14 mm
|
Collmenet
|
(60) 2 - 112 menet/1"
|
Szegnyereg átmérő
|
60 mm
|
Szegnyereg táv
|
130 mm
|
Szegnyereg felfogás
|
MK 4
|
Motorteljesítmény
|
5,5 kW (7,5 LE) |
Gép méretei (Sz x Mé x Ma)
|
2300 x 1080 x 1600 mm
|
Kb. súly
|
1675 kg
|
3-pofás tokmány PS3-250 mm / D8
Befogótárcsa 450 mm
Hűtőanyag-berendezés
Első töltőanyag Shell Tellus 46
Rögzített lünetta - fogás diam. max. 150 mm
Együttfutó lünetta - fogás diam. max. 110 mm
Gyorsváltó-szerszámtartó, 4 betéttel
Védőberendezés a gyorsváltó-szerszámtartónál
Motor mágneses fékkel CE-norma szerint
Lábpedál fékfunkcióval CE-szerint
Csúszókuplung
Gyorsmenet - hosszanti és sík
Váltókerekek
2 központozócsúcs
Szűkítőhüvely
Menetóra
LED-géplámpa
Forgácshátfal
Alkalmazási szerszám
