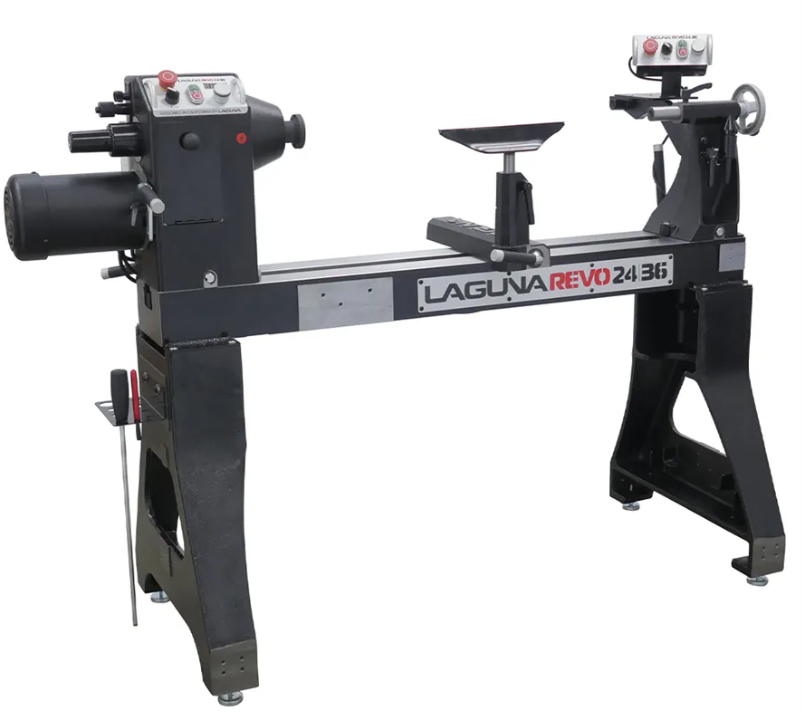

Laguna IGM LAGUNA Revo 2436 Faipari esztergagép

• A tömör öntöttvas orsópálca és az állvány sima járást biztosít.
• 80% masszívabb alátét a REVO1836-hoz képest a nagyméretű munkadarabok esztergálását is biztosítja.
• Masszív csiszolt ágyazat széles vezetővel.
• Két vezérlő panel, a másikat az esztergagép jobb oldalán két helyzetben is fel lehet szerelni.
• A jobb oldali vezérlő panel teljes komfortot biztosít a gép be-/ illetve kikapcsolásakor, vagy a fordulatszám módosításakor.
• Egyszerűen kezelhető öntöttvas támasz.
• Nagy teljesítményű indukciós motor VFD frekvencia váltóval a nagy forgás nyomatékhoz.
• Két fokozatú digitális fordulatszám mérő 50- 3500 1/min tartományban.
• Orsóindexálás 14, 36 és 48 pontonként.
• A tároló polcnak köszönhetően a kulcs és a tüskék mindig kéz alatt vannak.
• Kitolható öntöttvas szegnyereg.
• Magasságra beállítható lábak a gép kényelmes felállítására.
• Az orsó gombnyomással való rögzítése.
• A sárgaréz hegyű kiütő nem károsítja meg a csúcsot.
• Utólagosan, a műhelyben való mozgatás céljából felszerelhető egy mobilis talapzattal.

A Laguna REVO 2436 eszterga a REVO 1836 minden kényelmét kínálja, de 80%-kal masszívabb alappal rendelkezik, amely csendes és rezgésmentes működést biztosít még extra nagy és nehéz alkatrészek esztergálásakor is.

A Laguna REVO esztergagépek jellegzetes jele az eloxált alumíniumból készült vezérlő panel és a dúralumíniumból készült fordulatszám szabályozó. Kezelő panel kék háttér világítású, frekvencia váltó fordulatszám kiválasztó kijelző, gyönyörű kivitelű vezérlővel jelzi, hogy ez nem egy egyszerű eszterga.

A világon az egyedüli esztergagép, amely két kezelő panellel rendelkezik. Az egyiket alaphelyzetben az orsóba szerelik, a másik pedig két pozícióba szerelhető az eszterga jobb oldalára, vagy a szegnyeregre, vagy az ágy alá, a jobb végére. A jobb oldali kezelőpanel nemcsak az eszterga be- és kikapcsolását teszi lehetővé, hanem teljes vezérlési kényelmet is biztosít, beleértve a forgási sebesség változtatását és a forgásirány váltását.

Az első orsócsapágyat is javították, amely a szabványos csapágyaknál akár 30%-kal nagyobb terhelést is elbír.

A gép nagy előnye a stabilitása, a minősége és a szilárdsága. Ezért a valódi szakembereknek és professzionális szakmunkásoknak van tervezve kis és közép műhelyekben végzett munkákhoz.
A masszív 208 mm-s esztergaágy kiváló minőségű acélból van elkészítve és pontosan van csiszolva, ami sima járást biztosít az orsópálcának, a szegnyeregnek és a szerszámtartónak. Az orsópálca 2,2 kW indukciós motorral van meghajtva a VFD variálható frekvencia váltóval, ami még a nagyon alacsony fordulatszámnál is hihetetlen nagy fordulat nyomatékot biztosít. A fordulatszámot egyenletesen a forgatható dúralumínium vezérlővel lehet vezérelni és a fordulatszám két fokozata közötti átkapcsolás kar mechanizmussal van megoldva.

Az eszterga orsópálcája, a szegnyereg és a lábak öntöttvasból készültek, hogy minimális rezgést és nagy kényelmet biztosítsanak nagyobb alkatrészek esztergálásakor is. A szegnyereg és az orsópálca retesze az esztergapad hátoldalán van. És nem zavar munka közben, de könnyen hozzáférhető. Az ergonómikusan kialakított fogantyúk excentrikus reteszelést használnak, ami biztosítja a nagyon szoros tapadást.

A gép a szállító ládában részlegesen széjjelszedett állapotban van. Az összeszerelés ideje kb. 1 óra.

Megjegyzés: A közek közötti távolság a használt kiegészítőktől függően változhat.

• Típus: REVO 2436
• Javasolt felhasználás: Professzionális gyártás
• Teljesítmény (230V): 2,2 kW
• Javasolt megszakító: 16A
• VFD frekvenciaváltó: Delta S1
• Fordulatszám: 50-525, 325-1750, 650-3500 ford./perc
• Max. elforduló átmérő az ágyazat fölött: 609 mm
• Tengely távolság: 965 mm
• Az orsópálca menete: M33 x 3,5 mm
• Az orsópálca / szegnyereg belső kúpja: MK2 / MK2
• Az orsópálca / szegnyereg furata: 17 / 17 mm
• Kitolás a szegnyeregből: 114 mm
• A tartószár átmérője: 25,4 mm (1")
• H x Sz x M: 1524 x 660 x 1327 mm
• Tömege: 242 kg
• Tömege a csomagolással együtt: 255 kg
• Csomagolás mérete: 690 mm x 650 mm x 1550 mm

A készlet tartalma:
• Alap
• Hordozó tüske
• Központosító hegy
• Előlap
• Második kezelő panel
• A kezelő panel acélból készült tartója
• Vésőtartó
• Világítótest tartó
• Rézhegyű tüske kiütő
• Orsópálca retesz kulcs
